意法半导体车规负载驱动器:紧凑可配且具安全引脚

类别:新品快报  出处:网络整理  发布于:2025-06-16 11:36:56 | 547 次阅读

在汽车电子技术不断发展的当下,对于高性能、高安全性的车规负载驱动器的需求日益增长。2025 年 6 月 13 日消息,意法半导体推出的 L9026 八通道负载驱动器,以其独特的设计和丰富的功能,为空间受限的汽车应用场景提供了理想解决方案。

产品设计与功能特性


L9026 具有六路可配置高低边输出和两路高边输出,是一款灵活多变的车规解决方案。它采用两种紧凑封装,能适应不同的汽车应用空间需求。其显著特点之一是具备跛行回家模式,当控制器发生故障时,该模式可保证系统基本功能正常运行。此外,它还额外提供两个输入引脚用于安全运行,进一步提升了产品的安全性和可靠性。

这款驱动器广泛适用于车身电子、空调控制、燃油喷射系统等多种汽车设备,能够驱动多个继电器电磁阀LED 灯具和阻性负载,并且支持驱动阻性、容性和感性负载。它配备有 SPI 接口,其寄存器用于保存器件配置以及内部映射和 PWM 行为。控制器会根据寄存器设定值与外部故障安全引脚的 “或” 运算结果,决定是否激活跛行回家模式。在检测到故障或电源欠压后,跛行回家模式可使两个驱动器继续保持运行状态。

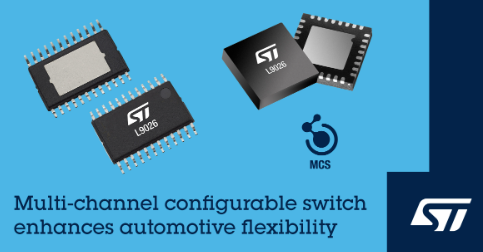

▲ 意法半导体 L9026

安全与保护功能


L9026 的每个通道都具备先进的诊断和保护功能,这使得它在安全相关应用中能够轻松通过 ISO 26262 系统级,可达 ASIL - B 级别。它拥有开路、短路、过流和过热保护功能,并通过 SPI 接口提供实时诊断。此外,其灯泡浪涌模式可自动防止过大上电电流,增加了产品的灵活性,同时节省了系统物料清单 (BOM) 成本。而且,L9026 保证在电池电压低至 3V 的冷启动工况下也能正常运行。
关键词:车规负载驱动器
