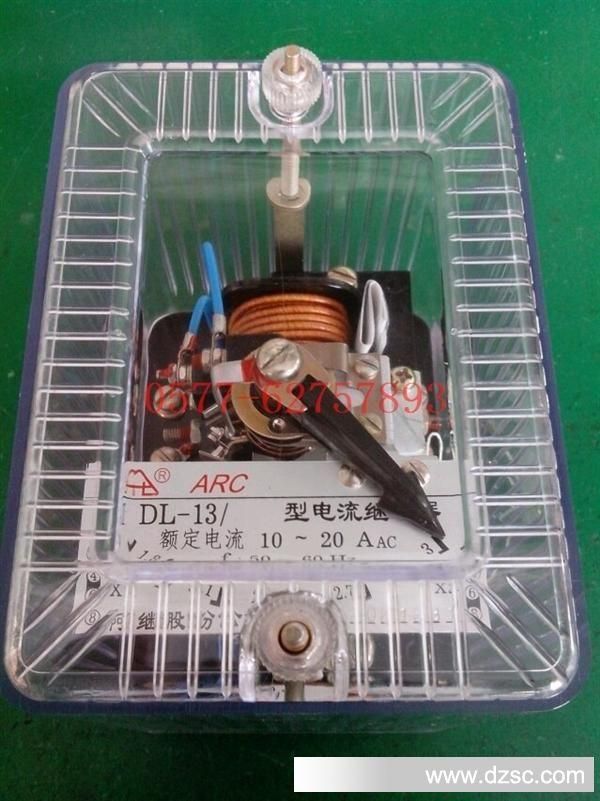

电磁式电流继电器DL-11.DL-12.DL-13系列电力保护装置

应用范围：
电磁
品牌/商标：
各品牌
型号/规格：
DL-10
产品系列：
3RH11
触点负载：
12
触点切换电流：
12
触点切换电压：
12
触点形式：
一开一闭

DL-10系列电流继电器（以下简称继电器）用于发电机,变压器及输电线路的过负荷和短路的继电保护线路中，作为启动元件。一,结构和原理 1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。 2. 继电器的刻度值及额定值对于电流继电器是线圈串联的（以安培为单位）转动刻度盘上的指针，以改变游丝的反作用力矩，从而可以改变继电器的动作值。 3. 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降*0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。二,技术数据 1 .DL-11为一常开，DL-12为一常闭，DL-13为一开一闭。 2. 整定电流：0.01A,0.04A,0.05A ,0.2A ,0.6A ,2A ,6A ,10A ,20A ,50A ,100A,200A。 3. 返回系数：≥0.80 4、动作时间：1.1倍≤0.12s，2倍≤0.04s 5、触点容量：产品输出触点的断开容量为50W，输出触点长期允许接通电流为5A 。
