MMBFJ270

一、产品概述

• 器件类型：MMBFJ270为P 沟道结型场效应管。
• he心特性：低功耗、高输入阻抗、开关特性稳定，适用于低电平信号处理及模拟开关电路。

二、he心技术参数

1. 电气参数：
   • 漏源击穿电压（VDS）：30V（典型值），确保电路安全工作范围。
   • 漏极电流（ID）：50mA（zui大值），满足低功耗电路需求。
   • 功率耗散（PD）：225mW，适用于小型化、低发热场景。
   • 栅源电压（VGS）：-10V ~ 0V（工作范围），P 沟道特性决定负向偏置导通。
   • 跨导（gm）：≥1000μS（典型值），反映信号放大能力。
   • 频率特性：低频应用优化（适用于音频频段、低阻抗切换电路），非高频放大场景。
2. 温度范围：
   • 工作温度：-55℃ ~ %2B150℃，满足工业级环境要求。
   • 存储温度：-65℃ ~ %2B150℃，保证器件长期存储可靠性。

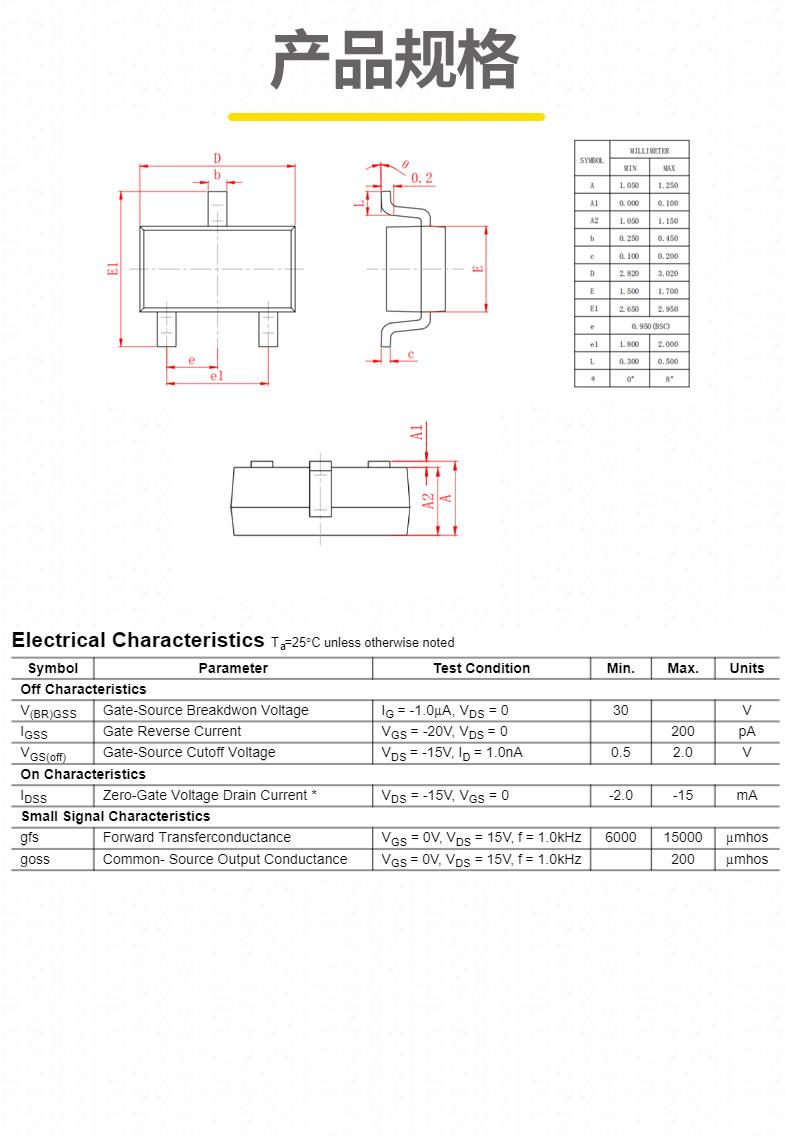

三、封装与标识

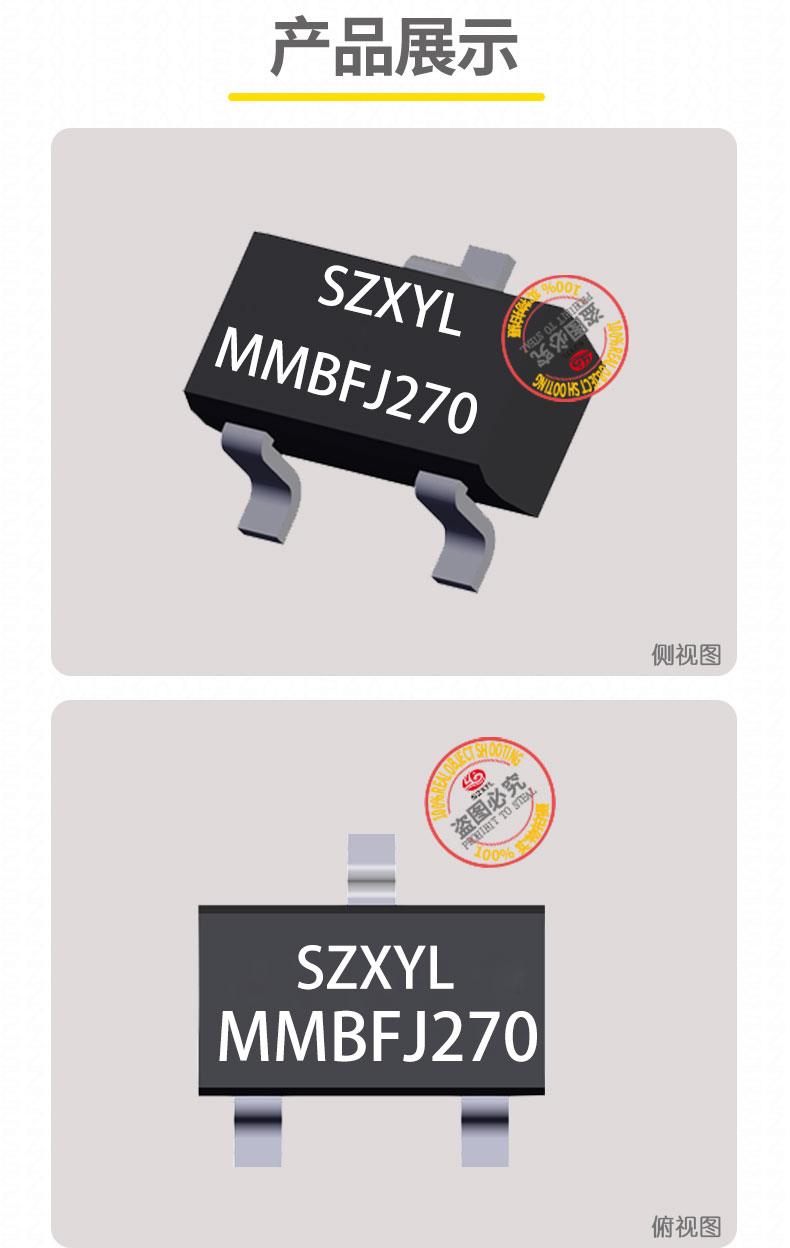

• MMBFJ270的封装类型：SOT-23（表面贴装封装），3 引脚（源极 S、漏极 D、栅极 G）。
• MMBFJ270的封装尺寸：
  • 长度：2.95mm，宽度：1.30mm，高度：1.10mm（典型值），适配高密度 PCB 设计。
• 丝印标识：表面丝印 “61S”，便于器件识别与焊接定位。
• 引脚定义：

  引脚	符号	功能
  1	G	栅极（控制端）
  2	D	漏极（信号 / 电源端）
  3	S	源极（接地 / 信号端）

四、应用场景

• 模拟开关电路：低电平信号切换（如音频设备、传感器信号通路控制）。
• 阻抗匹配电路：高输入阻抗特性适用于信号缓冲与放大前端。
• 电源管理：低压差线性稳压器（LDO）、负载开关控制。
• 音频放大：低噪声特性适用于麦克风前置放大、耳机驱动电路。
• 工业与消费电子：传感器接口、便携式设备、小家电控制模块。

五、MMBFJ270产品的特点与优势

• 低功耗设计：225mW 功率耗散，适配电池供电设备。
• 高可靠性：符合 RoHS 标准，无铅环保，通过高温老化测试。
• 开关速度快：栅极控制响应迅速，适用于快速切换场景。
• 抗干扰能力：结型结构减少噪声干扰，信号传输更稳定。
• 成本优势：小尺寸封装降低 PCB 占用面积，适合批量生产。

六、注意事项

• 静电防护：操作时需佩戴防静电手环，避免静电击穿器件。
• 焊接温度：回流焊峰值温度≤260℃，焊接时间≤10 秒（遵循 SOT-23 封装焊接规范）。
• 电路设计：栅极驱动电压需匹配 P 沟道特性（负向偏置），避免正向电压损坏器件
•
