MMBFJ4393 SOT - 23 小尺寸,性能稳定

供应MMBFJ4393 SOT - 23 小尺寸,性能稳定
供应MMBFJ4393 SOT - 23 小尺寸,性能稳定
  • 型号/规格:

    MMBFJ4393

  • 品牌/商标:

    SZXYL

  • 封装形式:

    SOT-23

  • 环保类别:

    无铅环保型

  • 安装方式:

    贴片式

  • 包装方式:

    卷带编带包装

  • 功率特征:

    小功率

VIP会员 第 2
  • 企业名:深圳市新亿利电子有限公司

    类型:

    电话: 075582762266

    手机:15989314729

    联系人:黄小姐

    QQ: QQ:3003988563

    微信:

    邮箱:43064591@qq.com

    地址:广东深圳深圳市华航社区深南中路3006号佳和华强大厦A座2101 门市:深圳市福田区中航路新亚洲二期N1C999

商品信息 更新时间:2025-06-13

MMBFJ4393

一、MMBFJ4393的he心电气参数与性能特性

1. 关键电气参数

  • 耐压与电流特性
    • 漏源击穿电压(V (BR) DSS):zui小值 30V,确保电路安全裕度。
    • 零栅压漏极电流(IDSS):5.0mA ~ 30mA(典型值 15mA),适配中低功耗应用。
    • 栅源截止电压(VGS (off)):-1V ~ -6V,满足 N 沟道 JFET 负向偏置导通特性。
  • 信号放大能力
    • 跨导(gm):≥3000μS(典型值 4500μS),对微弱信号具有高效放大能力。
  • 功率与热特性
    • 功率耗散(PD):350mW,低功耗设计适配电池供电设备。
    • 工作温度范围:-55℃ ~ %2B150℃,存储温度:-65℃ ~ %2B150℃,满足工业级环境要求。

2. MMBFJ4393的性能优势

  • 低噪声特性:噪声系数(NF)≤2dB(典型值),在音频前置放大、传感器信号调理中减少干扰。
  • 高输入阻抗:输入电阻≥10^8Ω,减少对信号源的负载效应,适配高阻抗信号源(如麦克风、压电传感器)。
  • 宽频响应:截止频率(fT)≥100MHz,支持高频信号处理需求。

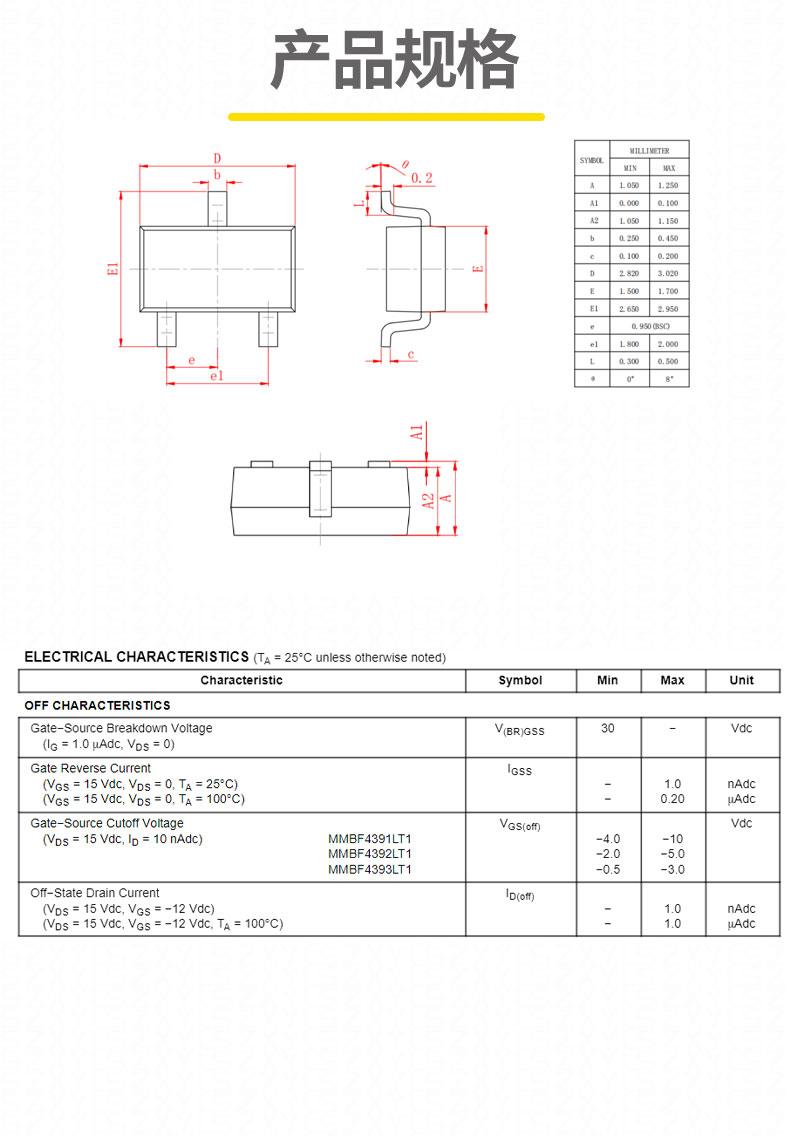

二、MMBFJ4393 SOT-23 封装特性与优势

1. 封装规格

  • 物理尺寸
    • 长度:2.95mm,宽度:1.30mm,高度:1.10mm,节省 PCB 空间,适合高密度布局。

2. 封装优势

  • 小型化与集成化:适配手机、无线模块等小型设备,助力产品轻薄化设计。
  • 焊接兼容性:支持回流焊(峰值温度≤260℃,焊接时间≤10 秒),适合自动化批量生产。
  • 散热设计:通过封装结构优化,有效导出工作热量,维持器件长期稳定运行。

三、MMBFJ4393的应用场景与典型电路

1. 音频电子领域

  • 麦克风前置放大:利用低噪声特性,对麦克风输出的微弱信号进行无失真放大,常见于耳机、录音设备。
  • 音频信号切换:作为模拟开关控制多路音频信号通路,如音响设备的输入源切换。

2. 传感器与信号调理

  • 高阻抗传感器接口:适配电容式麦克风、压电传感器等,避免因阻抗不匹配导致的信号衰减。
  • 微弱信号放大:在医疗设备(如心电图仪)、工业传感器中,对生物电信号、压力信号等进行前端放大处理。

3. 射频与通信

  • 射频混频器:在无线接收机中,将射频信号与本振信号混频,转换为中频信号。
  • 低噪声放大器(LNA):作为射频前端放大器,提升接收信号的灵敏度,适用于 Wi-Fi、蓝牙模块。

四、使用注意事项

  • 静电防护:操作时需佩戴防静电手环,避免静电击穿栅极氧化层。
  • 电路设计:栅极驱动电压需满足负向偏置(VGS < 0V),避免正向电压导致器件损坏。
  • 散热优化:若长时间工作在高功耗场景,建议搭配散热焊盘或 PCB 敷铜设计,提升散热效率。
