在整体照明市场中 ,由于LED 具有体积小、寿命长、耗电量小、驱动电压低、色彩纯度高等特性，因此不论在手机背光源、交通号志、汽车光源以及户外大型广告牌等都有广泛的应用。

　　在这期的LED 照明专题上, 友尚集团推出旗下多品牌代理产品线,期望能提供更多样内容,满足设计者的需求与重要参考,一起来为更节能减碳的目标努力。

　　【方案介绍】

　　对于LED 球泡灯的解决方案,大致可区分为光源部份与电源部份,以下就为各位逐一介绍与说明

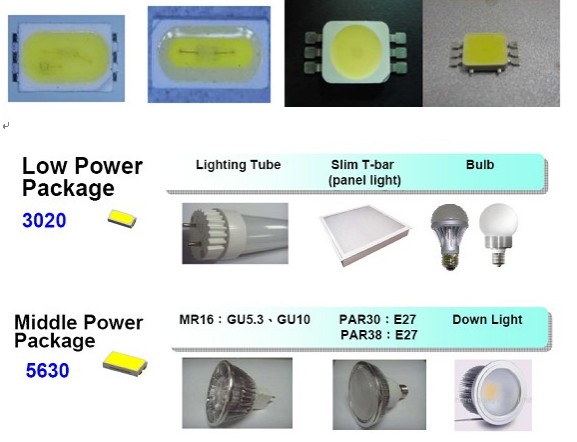

　　光源部份:

　　在相关代理产品线中, 有Philips-Lumileds / Samsung LED / AOT / Lumenmax (琉明斯) 等产品线产品可提供

　　用于球泡灯的产品规格有3030(1W), 5630(0.5W), 5630(0.2W), 3022(0.2W)等封装的LED

　　电源部份:

　　Power IC的相关代理线:

　　TI 的LM3448 / LM3445 / TPS92310

　　Fairchild 的FSEZ13X7 / FL7730 / FAN6961

　　ST 的 HVLED805 / HVLED815

　　ON Semi 的NCL30000 / LV5026 / NCL3001(High Power LED)

　　Discrete的相关代理线:

　　Bridge : Lite ON – HD06 / HD10

　　Schottky : Lite ON – SB1100-TR

　　Zener : Lite ON – LZ52C18W

　　Diodes : DIODES

　　MOSFET的相关代理线:

　　STM(MosFET) & MagnaChip(MosFET)

　　【方案特色】

　　列举10W LED 球泡灯做为取代市场上60W规格的白炽灯泡的方案组合:

　　整体光效 ：依您规范的规格做依据，各家都可以符合。

　　【系统方块图】

　　【规格说明】

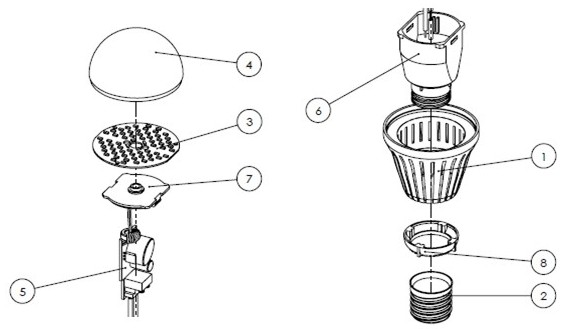

　　构成LED Bulb 主要有几个部份 : 光源, 机构, 电源三部份(详如分解图)

　　【规格说明】

　　介绍Fairchild 于LED Lighting 方面的参考设计

　　Fairchild 调光8W FL7730MY_F116控制板

　　【方案介绍】

　　1. 此调光方案是推广于生产设计有调光功能 LED Lighting 的客户

　　2.由于传统白炽灯光源消耗功率大,而且寿命短,所以LED灯泡便成为其理想的替代品,具有功率非常低,寿命非常长等优点,以小瓦特数8W取代白炽灯40W,

　　12W取代白炽灯60W

　　【方案特色】

　　1.Fairchild开发出具有功率因子正义(PFC),Triac和模拟调光相容的FL7730MY

　　_F116单级初级侧调节(PSR)控制器,FL7730MY_F116结合初级侧调节和单级

　　PFC拓朴,以减少整体物料清单(BOM)数目,例如输入电解电容和回授电路,从而

　　达成更小的体积及寿命更长和系统成本更低的设计.

　　2.支持Triac调光和解模拟调光,同时使用Fairchild独特的模拟感测技术,可以

　　使用Triac从0%~100%整个光输出范围内提供无闪烁的调光控制方案。

　　【系统方块图】

　　FL7730MY_F116 调光器控制系统方块图 :

　　图片来源: Fairchild网站

　　【规格说明】

　　调光FL7730MY_F116方案概要：

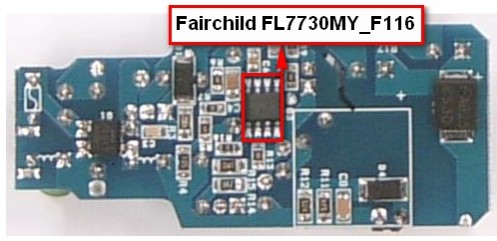

　　驱动控制板外观：

　　控制板_正面

　　控制板_背面

　　功能

　　1.输入不需要电解电容

　　2.高功率因素>0.9

　　3.单级初级侧调节(PSR)控制器不需要光藕合器

　　4.的输出恒流控制，不受输入电压，输出电压和变压器感量影响

　　5.具有线电压补偿功能

　　6.具有线性频率控制功能，设计更简化，效率更高

　　7.精准的定电流控制(+/-5%)可准确调节输出电流而不受输入和输出电压左右

　　8.非连续电流模式(DCM)的运作下提供功率因子和整体谐THD

　　应用范围

　　1.Isolation:up to 30W

　　2.E27,Par20,Par30,Par38,T-bar LED lighting

　　3.Blub,Down lighting,Tube

　　【方案参考文件】

　　【Links】 Fairchild : https://www.fairchildsemi.com/

　　【Related Solutions Links】 Fairchild: https://www.fairchildsemi.com/products/evaluationboards/
