电池储能系统(BESS)在住宅、商业、工业和电网储能的管理中发挥着重要作用。在现代BESS中，电池管理系统(BMS)如同电池组的大脑，监测电压、电流和温度等参数，并深入了解充电状态（评估可用剩余电量）和运行状况（评估电池芯的整体状态和老化程度）。通过确保更好的电池监测器的精度并增强系统级安全性，BMS可以有效维持能源使用效率，延迟电池的过早老化，从而延长BESS寿命。
　　确保电池监测器的精度
　　电池组监测器不仅可以提高电芯电压测量的精度，还有助于改善荷电状态估算和过压保护。荷电状态算法和其他高压系统诊断还需要准确报告电池组电压和电流。
　　磷酸铁锂(LiFePO4)电池因其可靠性和合理的成本而成为BESS中常用的电池类型，其高精度测量与系统运行的可靠性直接相关。LiFePO4电池的电压曲线特征明显，在大部分有用容量内，充放电曲线基本保持平坦，从而在充电结束之前提供更稳定的工作电压；而当达到充电终点时，电压水平会迅速下降。如果未能检测到充放电曲线平坦区域的轻微电压变化，可能会增加荷电状态估算中出现误差的风险。
　　增强系统级安全性
　　各种因素会直接影响电池性能下降，包括过度充电和过度放电情况、高温、低温和充电电流过高。BMS中的集成式监控和保护套件有助于降低这些情况的发生率。例如，集成式电芯均衡等功能可以通过确保电芯紧密均衡，防止较弱的“不均衡”电芯使整个电池组造成过载，从而大大延长电芯整体寿命。平衡和高精度电芯测量可缓解并检测电芯操作和调节中的低效情况。
　　在电池组的整个使用寿命期间，电芯之间的差异不断增加。随着电芯容量持续增加，在ESS中，仅采用被动均衡是不够的。主动电芯均衡和主动电池组均衡有助于延长ESS寿命并减少人工维护需求。
　　用于实现电池均衡的主动均衡设计方法使用双向隔离DC/DC转换器来实现能量传送，有助于提高整个系统的利用率。
　　实现长使用寿命
　　蓄电池的循环寿命随着每一代产品的更新，从10,000次提升到12,000次，甚至达到15,000次。这种增长有可能使产品的使用寿命在某一天达到20至25年。延长电池的使用寿命是BESS开发中的重要考虑因素，可帮助设计人员提供具有竞争力且高效的产品。
　　应用基础知识
　　图1展示了一个BESS架构。此系统适用于基于锂离子和LiFePO4电池的高压(1,500V)电池系统，包含多套完整系统解决方案的参考设计。
　　适用于储能系统的高达1,500V的可堆叠电池管理单元参考设计结合了多个电池管理单元，这些单元利用BQ78706堆叠式电池监测器通过冗余数据测量功能来检测电池故障。

　　接着，适用于储能系统的1,500V高压机架监控单元参考设计展示了一种高压监测单元(HMU)，该单元采用BQ79731-Q1电池组监测器来实现总线电压和电流的检测和测量，并集成冗余数据测量功能。电池控制单元(BCU)能够可靠地驱动系统开关，从而帮助维持系统安全。

　　实现的电池检测和可靠的系统架构
　　图1展示了BCU和HMU的组合如何用于实现系统级安全。HMU中的BQ79731-Q1可实现高精度总线电压测量，精度为±3.16mV。该级别的精度水平有助于提高隔离阻抗测量和接触焊接检测的校准可靠性和操作简易性。BQ79731-Q1还整合了连续采样模数转换器，具有低增益误差(±0.065%)和低失调电压(-2.5μV至7.5μV)。电压和电流测量诊断可通过使用安全机制（符合TI功能安全标准，达到汽车安全完整性等级[ASIL]D）执行，这些机制由BQ79731-Q1提供支持，从而以可靠的测量结果实现系统级安全。

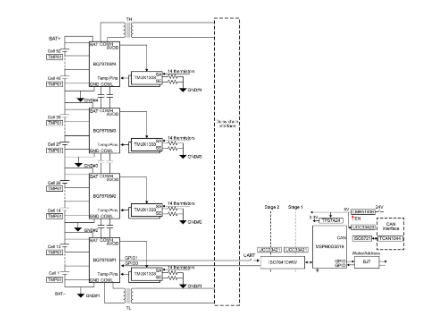

　　图2演示了适用于储能系统的TI电池控制单元参考设计，该设计采用BQ78706电池监测器，可在–40°C至125°C范围内实现±2.4mV的电芯电压误差。该设计通过TMUX扩展和TMP61高精度（–25°C至65°C时±1°C）热敏电阻传感器测量每个单独电芯通道的温度。在BMU中，将使用BQ78706的集成安全机制（符合TI功能安全标准ASIL B等级）诊断电芯电压和温度，以获得可靠的结果。基于MSPM0G3519的软件开发套件有助于简化设计过程，从而缩短上市时间。

　　BMU和HMU设计符合国际电工委员会62477-2和美国保险商实验室1973加强绝缘的要求，可达1,500V。该设计可与ISO7841和UCC33421等增强型隔离器配合使用，也可与超宽爬电变压器以菊花链方式连接，确保充分的系统级安全性。
　　结语
　　安全可靠的BMS对于提高ESS的使用寿命、效率以及重要的安全性方面发挥着关键作用，尤其是在当前电池技术由锂离子电池转向LiFePO4化学电池及更先进的方案的趋势下。BMS设计方法提供的数据监测，并实现所有ESS模式下的电池组和电芯级均衡，从而限度地提高对太阳能、风能等可再生能源的能源利用率，这有助于在用电高峰期间稳定电网运行、或在断电期间提供稳定的备用电力支持。
