在智能家居设备不断普及的当下,可视门铃作为家庭安全与便捷生活的重要组成部分,其技术也在持续创新。Littelfuse 公司(纳斯达克股票代码:LFUS)作为一家致力于为可持续发展、互联互通和更安全的世界提供动力的工业技术制造公司,于今日宣布推出一款专为可视门铃系统铃声旁路优化的固态
继电器 ——CPC2501M。
产品特性:集成化与高性能

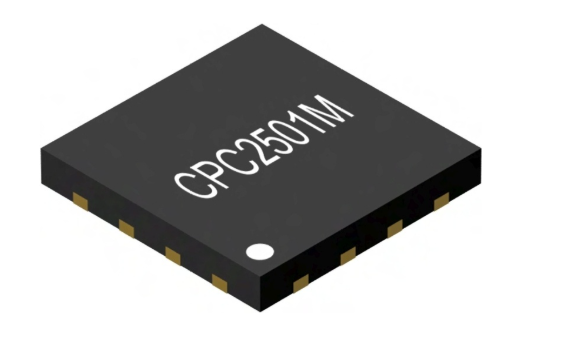

CPC2501M 是一款功能强大、自驱动、常闭固态继电器,也是 Littelfuse 产品组合中首款用于可视门铃铃声旁路功能的专用集成电路(ASIC)。它专为取代分立继电器电路而设计,将自我保护、故障定时与固态开关功能集成在一个 6×6 毫米的紧凑 QFN 封装中。这种集成化设计不仅简化了可视门铃的集成流程,还极大地提升了系统的可靠性和安全性。

应用优势:兼容现有系统,无需复杂安装
Littelfuse 集成电路部产品营销经理 Hugo Guzman 表示:“CPC2501M 铃声旁路继电器能让可视门铃制造商的产品兼容现有住宅布线系统。终用户可以使用现有门铃盒将门铃按钮替换为新的可视门铃单元,无需安装或额外接线。” 这意味着用户在升级到可视门铃时,无需对住宅布线进行大规模改造,降低了使用门槛和成本。
主要功能与特色
集成式自驱动逻辑:无需外部微控制器或软件控制即可运作,简化了系统设计。
内置故障保护计时器:约 17 秒的故障保护计时器可在长时间按压按钮或提示音故障时自动复位,确保系统的稳定性。
高性能开关:可承受 60 VP 双向电压和 1.84 ARMS 连续负载电流,峰值电流能力为 5 A,能应对启动和浪涌情况。
热优化封装:经过热优化的 6×6 毫米 QFN - 16 封装可为紧凑型模块设计节省 PCB 空间,同时可安装在标准 8 - 24 VAC 门铃
变压器后面。
解决行业难题
随着可视门铃的普及,使用传统家用布线和机械式门铃为这些设备供电面临诸多挑战。CPC2501M 通过在铃声处于非工作状态时创建一个电源旁路路径,并在铃声工作时立即关闭该路径,解决了这一问题。它既能确保摄像头单元的持续供电,又能完整保留铃声功能,且无需复杂的改装。
应用领域广泛
CPC2501M 不仅适用于可视门铃系统中的铃声旁路,还非常适合楼宇自动化控制、具有电压控制驱动器的物联网设备、需要紧凑型固态开关的安全系统以及通用型压控继电器设计等领域。通过集成多种保护和逻辑功能,该产品在简化设计与安装流程的同时,显著提升了消费级和工业级应用环境下的设备耐用性与运行性能。
